TD-SL400-C
产品概述
该控制器为底盘扫描光源提供电源驱动，触发控制和设置控制。提供2路光源驱动、2路风扇控制。

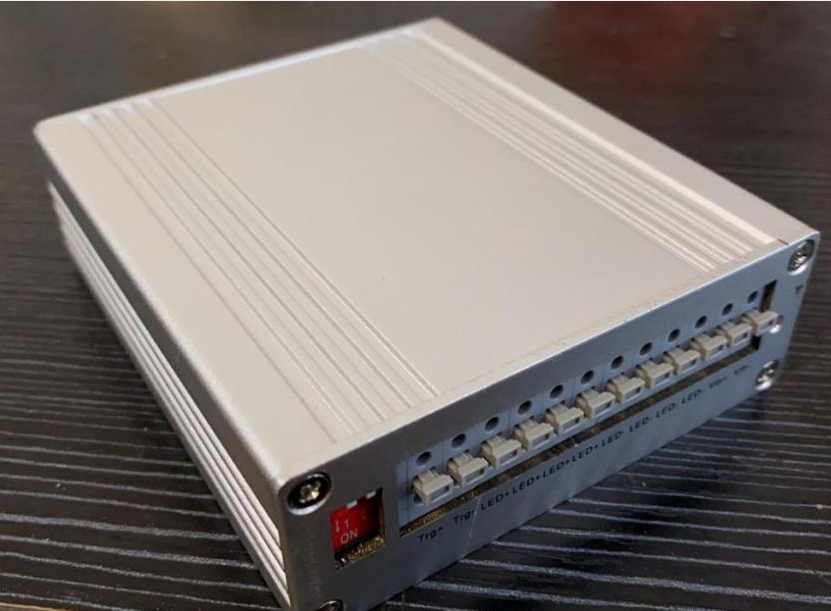

外形结构（94mm×84mm×29mm）
接线方式

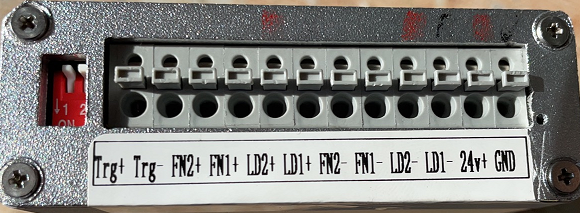

LDn、LDn-分别接led光源的正负极；
FNn+、FNn-分别接24V风扇的正负极，用于给光源散热；
Trg+、Trg+分别外触发正负极；
控制器的设置
拨码开光用于设置每次触发led的点亮时间，拨码开关有两位，1为低位，2为高位，ON代表0，共四个档位：
|
拨码开关值（SW1、2）
|
00
|
01
|
10
|
11
|
|
闪光时间（s）
|
10
|
40
|
300
|
600（不限）
|
|
使用场景
|
小车行驶
|
小车拖动、大车
|
普通火车
|
加长火车
|
|
光源型号
|
TD-SL400-L(无风扇散热）
|
TD-SL400-F（带风扇散热）
|
备注：当触发信号低脉冲时间小于上述闪光时间时，LED点亮时间以低脉冲时间为准；当触发信号低脉冲大于上述闪光时间时，LED点亮时间以上表时间为准；具体点亮时间可以根据客户需求改动。
测试方法
1)
根据控制盒标识，正确连接线缆。
2)
根据需求正确设置控制盒拨码开关。
3)
输入电源电压确认为24V。
4)
上电后控制盒可见指示灯闪烁1HZ。
5)
触发输入短接时，光源点亮，风扇启动，同时指示灯按5HZ快闪。
6)
当输入触发信号断开，灯熄灭，指示灯1HZ闪烁，风扇继续工作10秒后停止。（输入信号低电平超时后，现象同上）
技术参数
|
型号
|
TD-SL400-C
|
|
供电方式
|
DC24V/4A
|
|
信号触发方式
|
下降沿触发（TTL/光耦）
|
|
灯体外形尺寸
|
120mm（长） x70mm（宽）x35mm（高）
|
|
色温
|
5500K~6500K
|
|
光源的角度
|
165度
|
|
工作温度
|
-35℃ ~70℃
|
|
