车底扫描 您当前的位置: >> 产品中心 >>  车底扫描

TD-SL400-C(光源控制器)
发布时间:2021-11-30 14:10:52 | 浏览次数:

TD-SL400-C光源控制器

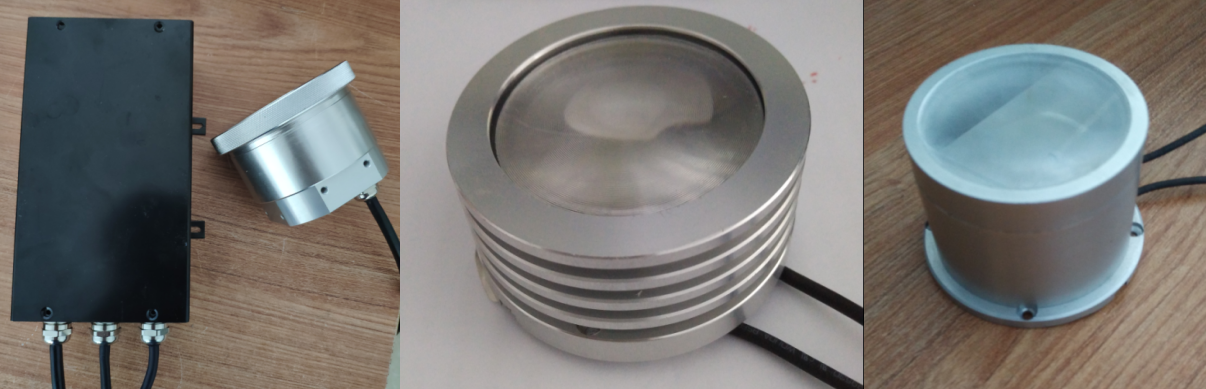

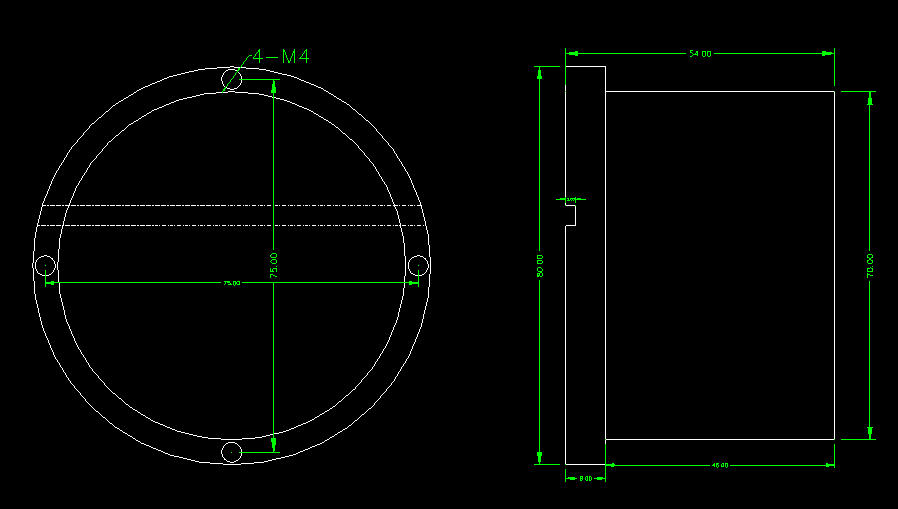

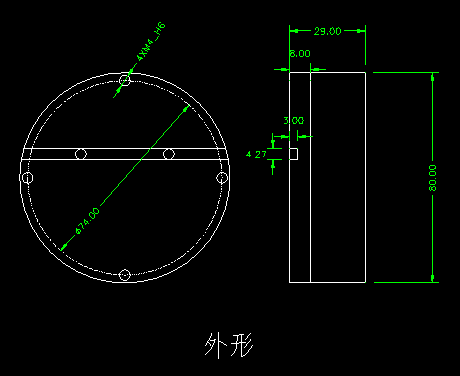

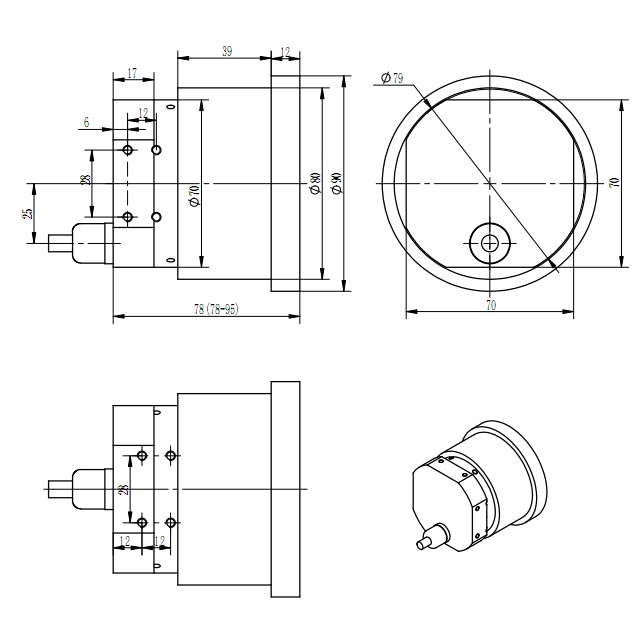

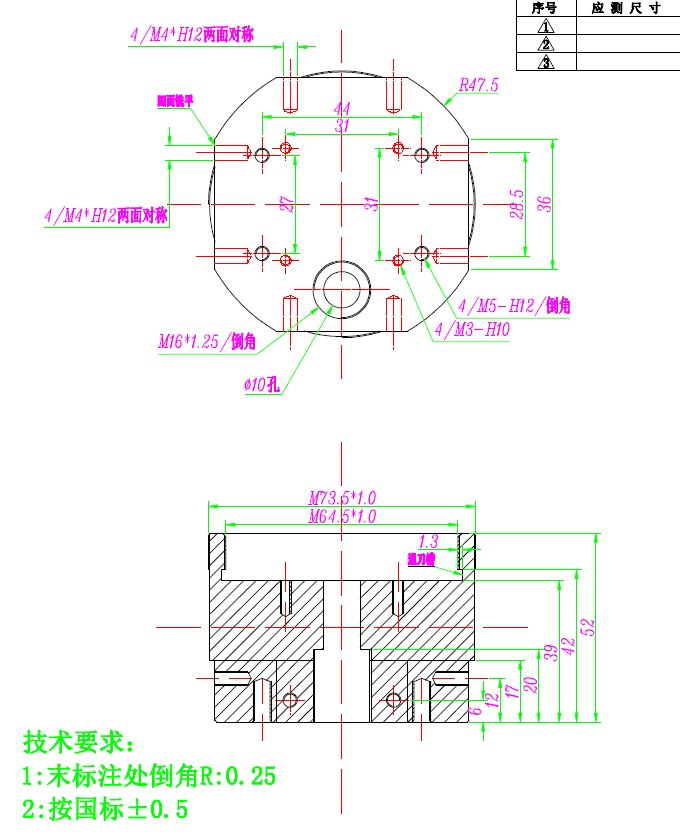

1、  外形结构(94mm×84mm×29mm


2、  接线方式


LDnLDn-分别接led光源的正负极;

FNn+FNn-分别接24V风扇的正负极,用于必要时给光源散热;

Trg+Trg+分别外触发正负极;

3、  控制器的设置

拨码开光用于设置每次触发led的点亮时间,拨码开关有两位,1为低位,2为高位,ON代表0,共四个档位:

拨码开关值(SW12

00

01

10

11

闪光时间(s

10

40

300

600(不限)

使用场景

小车行驶

小车拖动、大车

普通火车

加长火车

备注

光源带无热风扇

光源带散热风扇

备注:当触发信号低脉冲时间小于上述闪光时间时,LED点亮时间以低脉冲时间为准;当触发信号低脉冲大于上述闪光时间时,LED点亮时间以上表时间为准;具体点亮时间可以根据客户需求改动。

4、  测试方法

1)        根据控制盒标识,正确连接线缆;

2)        根据需求正确设置控制盒拨码开关

3)        输入电源电压确认为24V

4)        上电后控制盒可见指示灯闪烁1HZ

5)        触发输入短接时,光源点亮,风扇启动,同时指示灯按5HZ快闪。

6)        当输入触发信号断开,灯熄灭,指示灯1HZ闪烁,风扇继续工作10秒后停止。(输入信号低电平超时后,现象同上)

5、  技术参数

型号

TD-SL400-C

供电方式

DC24V/4A

信号触发方式

下降沿触发(TTL/光耦)

灯体外形尺寸

120mm(长) x70mm(宽)x35mm(高)

色温

5500K~6500K

光源的角度

165

工作温度

-35 ~70
