1、 DDZJ-XS-S100相机组件产品一、产品概述: DDZJ-XS-S100系列组件是通过高亮LED配合线阵相机采集图像的高集成度组件。他克服了传统采用激光模组补光的缺点，如抗震动差、发光波长有温漂、无法出彩色图片、安全性差等缺点.。
二、产品特点：
光斑均匀、亮度高
出彩色图像：克服大功率激光组件中不能出彩色图像的缺点
抗震动强：光斑宽，易对光，良好的机构设计，保证相机的可靠补光。
安全性高：克服大功率激光组件使用的安全隐患
光衰小：良好的散热设计，光衰小。
三、技术参数
光学参数
像元尺寸
14um
扫描频率
MAX 100KHz@Sonic（GigE，JEPT输出）
视场角
48°（可改为80度）
光源
LED
相机
2k彩色
光强（1米处）
>30000lx
电气参数
工作温度
-35℃ ～60℃
储存温度
-40℃ ～70℃
供电电源
DC48V/1.5A
数据输出
GigE（千兆以太网）
触发模式
内/外触发可选， TTL 5V-12V
额定功率
60W
环境参数
湿度
10% ～90%
防护等级
IP67
防水雾
在自然温差下， 无水雾
振动
GB/T 21563—2008 车体安装 I 类 B 级
冲击
GB/T 21563—2008 车体安装 I 类 B 级
尺寸大小(长x宽x高)
192mm X 223mm X 108mm

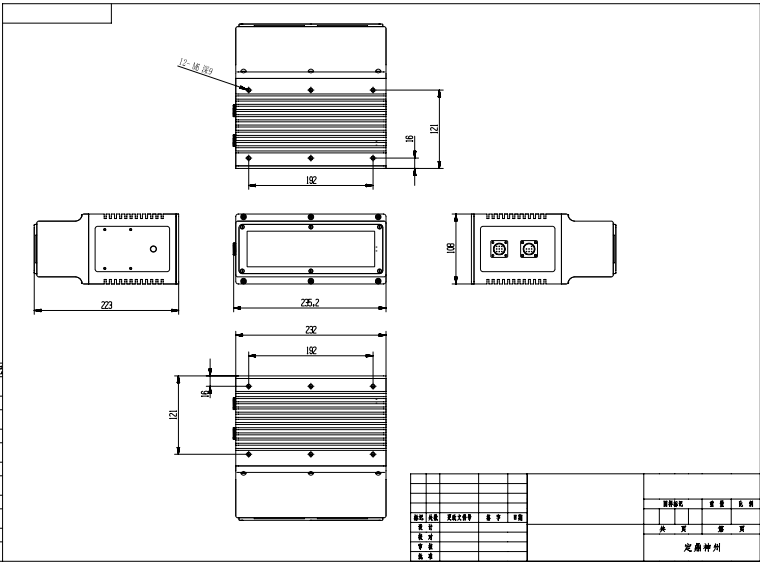

四、结构尺寸
五、电气定义
名称及型号
管脚
定义
描述
线径
备注
电源航插7芯（插头为孔- WF16J7TA）
1
48V+
供电电源
DC48V+
1mm²
2
48V-
供电电源
DC48V+
1mm²
3
外触发
Trig+
0.3 mm²
与相机的输入信号0通道相连
4
Trig-
0.3 mm²
与相机的输入信号0通道相连
5
光源开关控制信号
Ctrl+
0.3 mm²
高电平，光源点亮；低电平光源关闭
6
Ctrl-
0.3 mm²
7
空
网络航插（WF16K9TA）
1
橙白
超五类或
六类网线
8×（0.14-
0.5） mm²
（ Φ5～ Φ9.5mm）
2
橙
3
绿白
4
蓝
5
蓝白
6
绿
7
棕白
8
棕
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
